當前位置：首頁>產品目錄>不銹鋼泵>BAW衛生級離心泵-不銹鋼離心泵

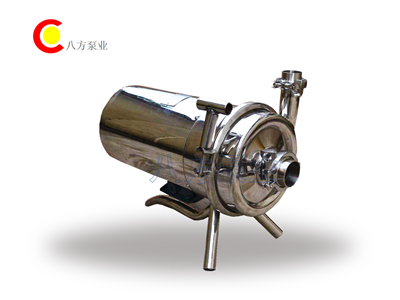

BAW衛生級離心泵-不銹鋼離心泵詳細介紹
衛生級
離心泵
屬單吸、單級、離心式衛生泵，適合輸送牛奶、飲料、酒等各種液體，是食品、化工、醫藥等行業_的輸送設備。吸取介質_溫度為
80 ºC
左右。其中高揚程泵特別適用于管式_、酸奶持溫設備、
CIP
清洗等阻力較大的系統中應用。

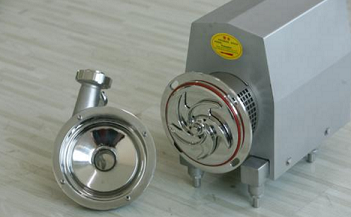

衛生泵主要由泵體、泵座、電動機部分組成。各部分分別由螺栓聯接。
底板下的支撐腳可任意調節，便于安裝，無需固定的安裝基礎。安裝時可根據不同需要把出口管安裝成垂直方向或水平方向。
衛生泵設計時采用圓滑過度、剛性結構、厚壁設計。
在材料的選用上泵體、泵蓋、葉輪等但凡與物料接觸的零件全由
AISI316
或
AISI304
不銹鋼制造。
機械軸封采用高質量的不銹鋼和碳化硅定制而成。大大提高了耐磨性和滋潤型，延長了適用壽命。
電機
選用了__
“ABB”
電機，防護等級
IP55.F
級絕緣、寬電壓結構。
制作時泵體、葉輪采用整體精密澆鑄，所有零件表面處理。安裝時由專用工裝夾具_(dá)尺寸間隙。
軸封處采用開啟式結構，故即使軸封處有少量泄漏，亦可及時觀察。即使短時間內未察覺也不會滿溢到電動機。從而_了電動機的使用壽命。
衛生泵制作精細，不易結垢，特別適用于
CIP
清洗。
衛生泵結構簡單、拆卸方便，嗓音低，效率高，對物料處理平緩柔和，符合食品衛生要求又_了產品的原有風味。
離心式衛生安裝時泵的位置_低于吸入液面（如泵的安裝位置高于吸入液面，開泵前需進行罐泵）。在使用前應檢查葉輪的旋轉方向是否正確；泵進出口管接頭螺母是否旋緊；泵蓋與泵體間的密封圈是否墊好。與物料接觸部分使用前應用蒸汽消毒，確保食品衛生。
泵的出口應安裝一蝶閥，以控制流量。不要長期在_負荷情況下操作，以免損壞電動機。
泵使用完畢應立即進行
CIP
清洗，以防止物料粘附。如無
CIP
則需人工清洗。清洗時首先可用熱水通過，然后拆卸，用毛刷刷洗泵與物料接觸的所有零件，再用清水沖洗，洗干凈后再按先后順序安裝好。
使用中如發現泵殼后有物料滴在地上，則表明軸封處泄漏。此時可檢查軸上機械密封裝置，若磨損厲害或密封件損壞，應進行調換或研磨后才能使用。
質量控制
:
本泵為_經濟的離心泵，在處理過程中滿足衛生要求，柔和不損傷物料。
本泵所有與物料接觸的部分均使用
SUS304
、
SUS316L
的材質。其標準配置包括外殼和泵腳。
本泵是在標準離心泵基礎上設計的高壓泵，適用于高進口壓力場合，可承受高達
40bar
的進口壓力。
本泵是設計開式葉輪，內部鏡面拋光、無死角、清洗后無滯留物、噪音低。
為了確保每一臺產品都沒有質量問題，保持_產品質量，每道加工組裝工序都經全面檢查，并且測試合格后才準許組裝；組裝后再經全面測試。
藥品：輸液，蒸餾水，高純水，含顆粒（
3-6
毫米）的中藥液體，浸出液。
化妝品：染料，酒精，香精油。
乳品：乳清，奶沒，牛奶，糖液。
飲料：酒精，白酒，啤酒，麥芽汁，發酵液，果汁飲料，帶顆粒飲料。
其它：糖果業，焙烤業，化工領域等。
|
型 號 |
流量
|
揚程
|
電機功率 |
進出口徑 |
外形尺寸 |
中心高度 |
|
BAW-3-15 |
3 |
15 |
0.75 |
38/32 |
480×200×345 |
200 |
|
BAW-3-24 |
3 |
24 |
1.1 |
38/32 |
480×200×345 |
200 |
|
BAW-5-24 |
5 |
24 |
1.5 |
51/38 |
496×250×370 |
215 |
|
BAW-5-36 |
5 |
36 |
2.2 |
51/38 |
496×250×370 |
225 |
|
BAW-10-24 |
10 |
24 |
2.2 |
51/38 |
515×275×380 |
225 |
|
BAW-10-36 |
10 |
36 |
3 |
51/38 |
515×275×380 |
245 |
|
BAW-15-24 |
15 |
24 |
3 |
51/51 |
600×300×415 |
245 |
|
BAW-15-36 |
15 |
36 |
4 |
51/51 |
600×300×415 |
245 |
|
BAW-20-24 |
20 |
24 |
4 |
63/51 |
600×300×415 |
245 |
|
BAW-20-36 |
20 |
36 |
5.5 |
63/51 |
700×320×425 |
265 |
|
BAW-30-24 |
30 |
24 |
5.5 |
63/63 |
700×320×425 |
265 |
|
BAW-30-36 |
30 |
36 |
7.5 |
63/63 |
700×320×425 |
265 |
|
BAW-40-24 |
40 |
24 |
7.5 |
76/63 |
780×350×435 |
265 |
|
BAW-40-36 |
40 |
36 |
11 |
76/63 |
820×380×445 |
265 |
